自动跃送一体机

功能：PCB板自动进板

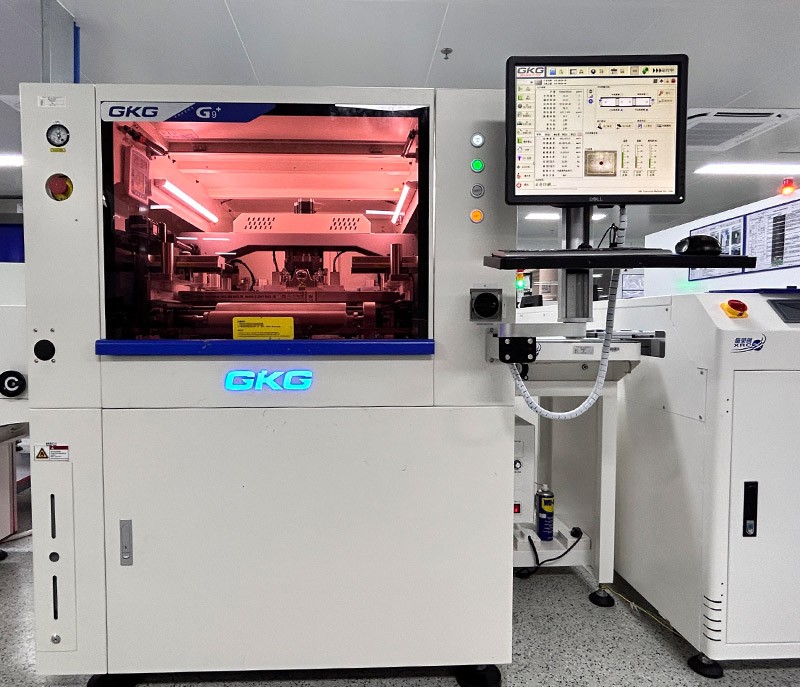

G9 全自动锡膏印刷机

功能：PCB板印刷
锡膏印刷范围：SMT工艺的电阻，电容，电感，二极管，三极管等贴片元器件
生产加工：03015，01005.0201，0402.0603，0805、1206等以及其他规格尺寸；
IC: 支持SOP TSOP. TSSOP. QFN 等封装，最小间距(Pitch) 0.3mm;支持 BGA. CSP封装，最小球径(Ball) 0.2mm
印刷尺寸：50mmx50mm~370×470mm
FPC规格：厚度0.6mm以下（带治具）

自动喷码设备

功能:高速自动喷码

自动分板设备

功能：半自动分板

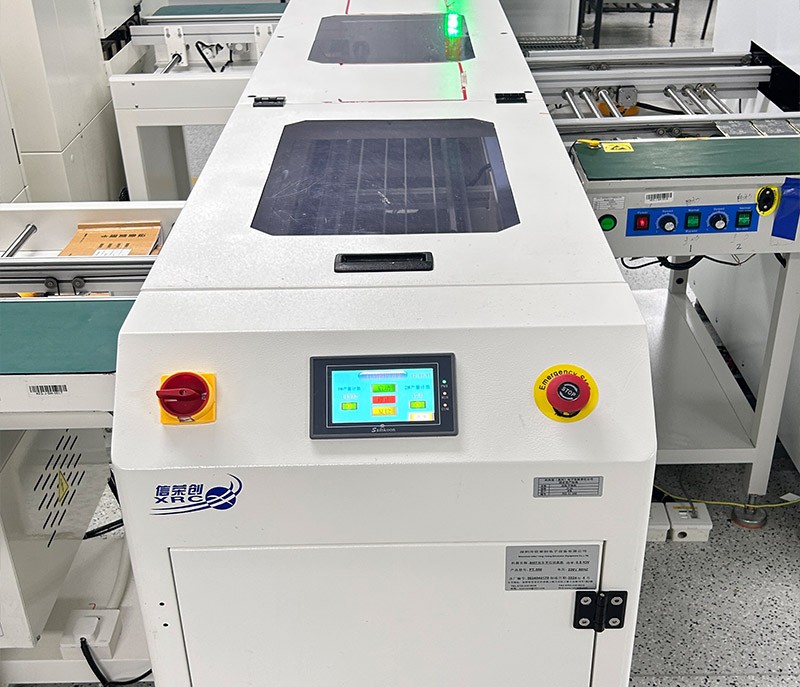

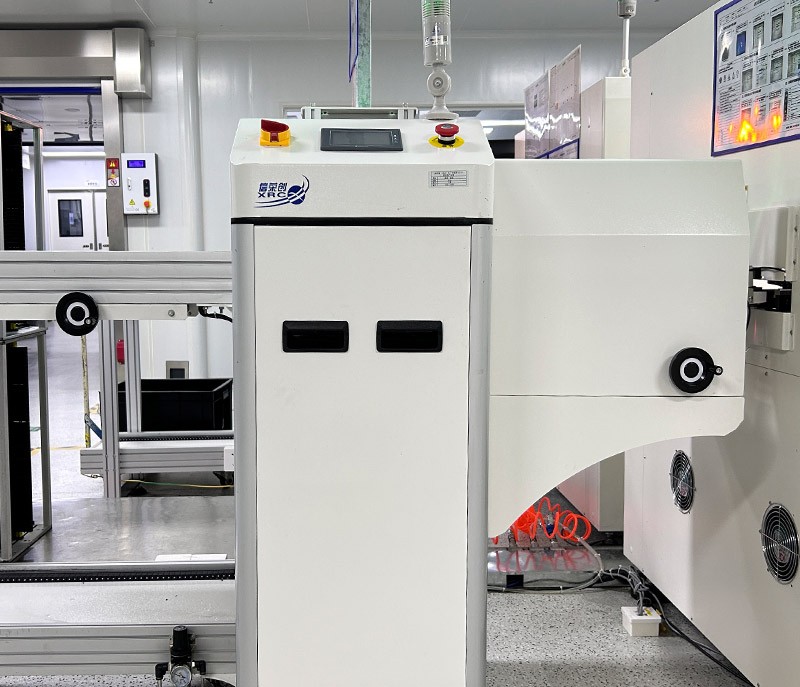

移载设备

主要功能：
生产线单轨、双轨设备连接。多用于SMT生产线多线之间的错位平移接驳，将PCB或PCBA自动转移至下一个工位。
实现生产线二合一或三合一管理，节约空间，优化设备生产能力，提升生产效率

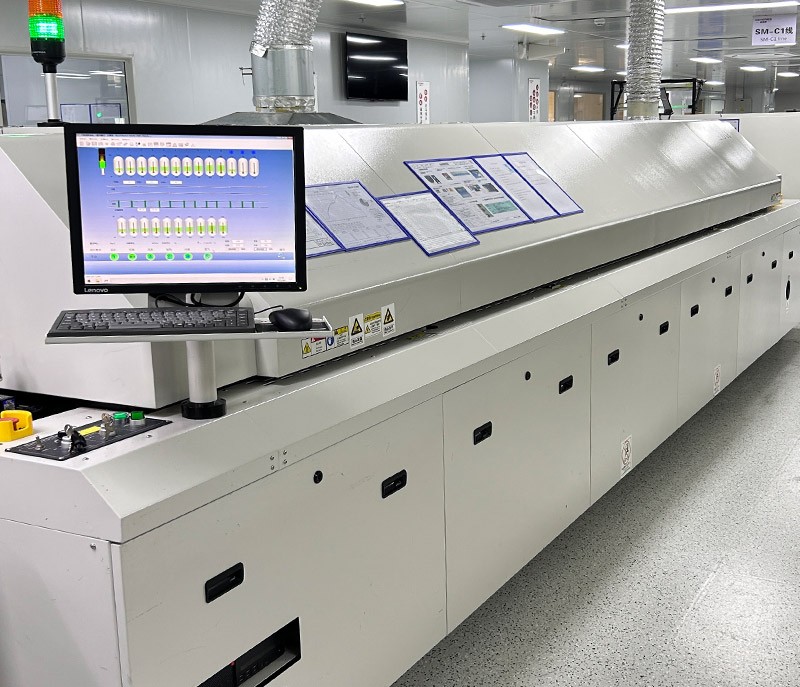

劲拓JTR-1000XD回流炉设备

NPM-D3贴片机

机种名：松下高速贴片机NPM-D3
基板尺寸(mm)：双轨式：L50×W50~L510×W300，单轨式：L50×W50~L510×W590
贴装头：16吸嘴头 ON高生产模式
贴装最快速度：84000cph(0.043s/芯片)
贴装精度(Cpk21)：±40μm/芯片
元件尺寸(mm)：0402芯片 7~L6xW6xT3

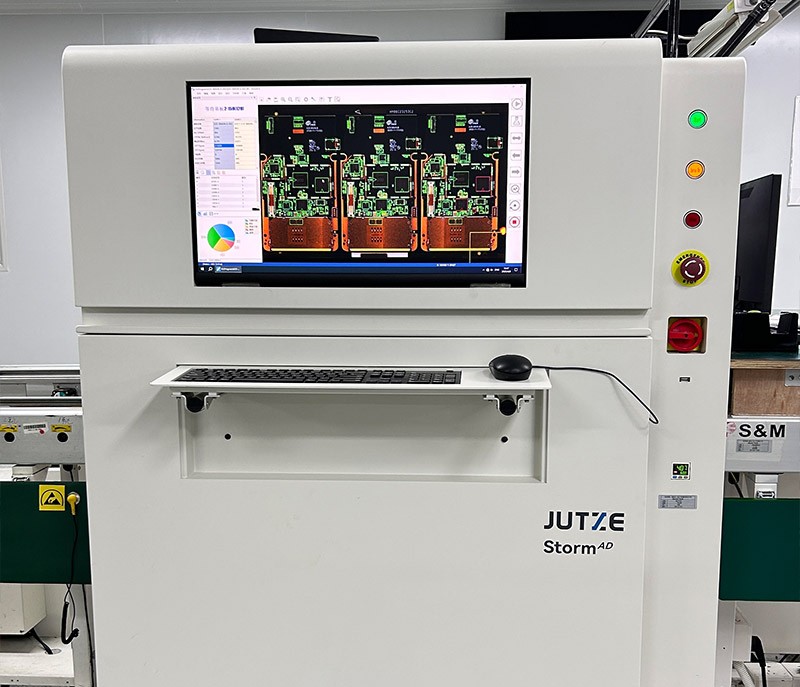

炉前AOI设备

功能：检查贴片后元件不良
10um 高精度光学分辨率
多线程井行处理
高速，高精度
焊接，元件本体自动定位
灰度彩度像素运算，可达至1/16像素精度
模块化检测，快速生成数据
RGB照明，辅以白光LED
还有其他选项：5M Pixel 相机、远程调试、维修终端、SPC、对照分析、条形码

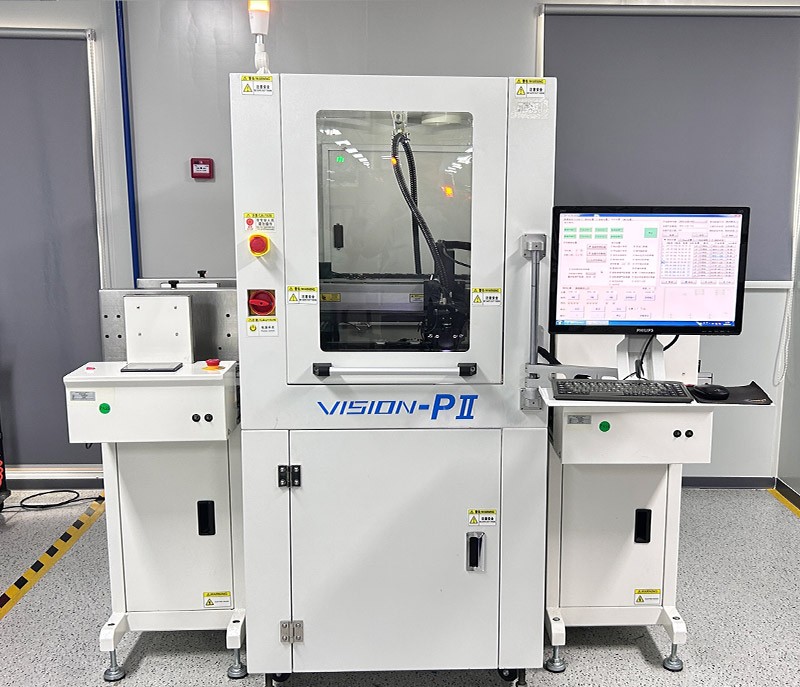

炉后AOI设备

10um 高精度光学分辨率
多线程井行处理
高速，高精度
焊接，元件本体自动定位
灰度彩度像素运算，可达至1/16像素精度
模块化检测，快速生成数据
RGB照明，辅以白光LED
还有其他选项：5M Pixel 相机、远程调试、维修终端、SPC、对照分析、条形码

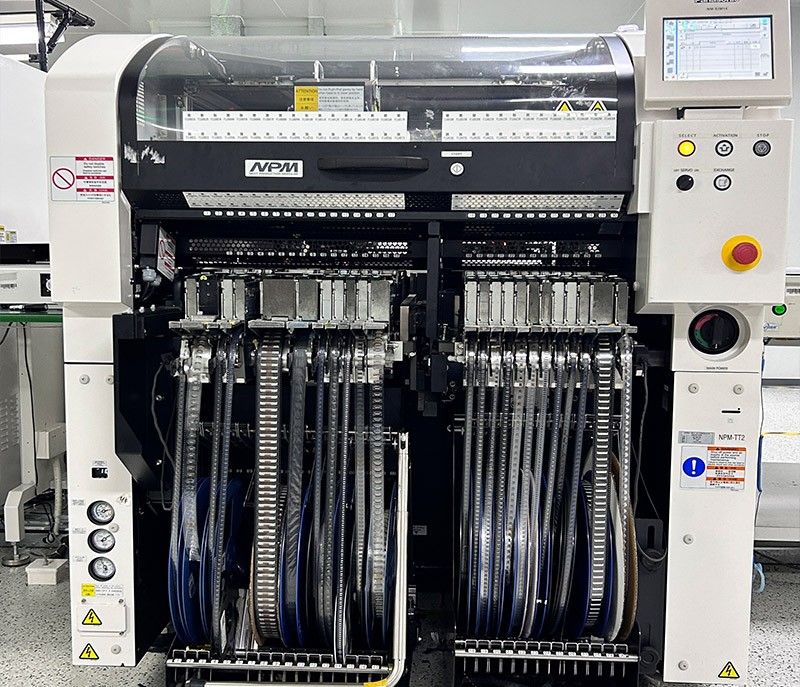

NPM-TT2多功能机

单轨式：L50mm*W50mm～L510mm*W590mm
双轨式：L50mm*W50mm～L510mm*W300mm
M基板尺寸：
单轨式：L50mm*W50mm～L510mm*W510mm
双轨式：L50mm*W50mm～L510mm*W260mm
贴装速度: 8吸嘴贴装头( 36000cph(0.1s/芯片)
3吸嘴贴装头 ( 14400cph(0.25s/芯片) 1000cph(0. 33s/QFP))
元件尺寸:
8吸嘴贴装头(0402芯片*6 L32m*W32mm*T12mm)
3吸嘴贴装头*5 (0603芯片L150mm*W25mm (对角152)*T28mm )

测试设备

从制造到测试，持续提升效率、杜绝品质问题，实现快速和稳妥的交付

功能：可最快识别、精度高，对锡膏、塑胶、油性笔、包装材料等应对欧盟WEEE有害元素铅、汞、铬、镉、溴的检测，它可以现场完成有害元素的检测和分析结果并生成报告。

Rohs检测设备

检测项目：体积，面积，高度，XY 偏移，形状
检测不良类型：漏印，多锡，少锡，连锡，偏移，形状不良
最小检测元件：01005（英制）
精度：XY 方向<10um；高度=0.37um
重复性精度：高度<1um(4sigma)
1200x550mm 检测面积（同时 Load 两个 Job，自动检测）
检测速度：0.35 秒/FOV
